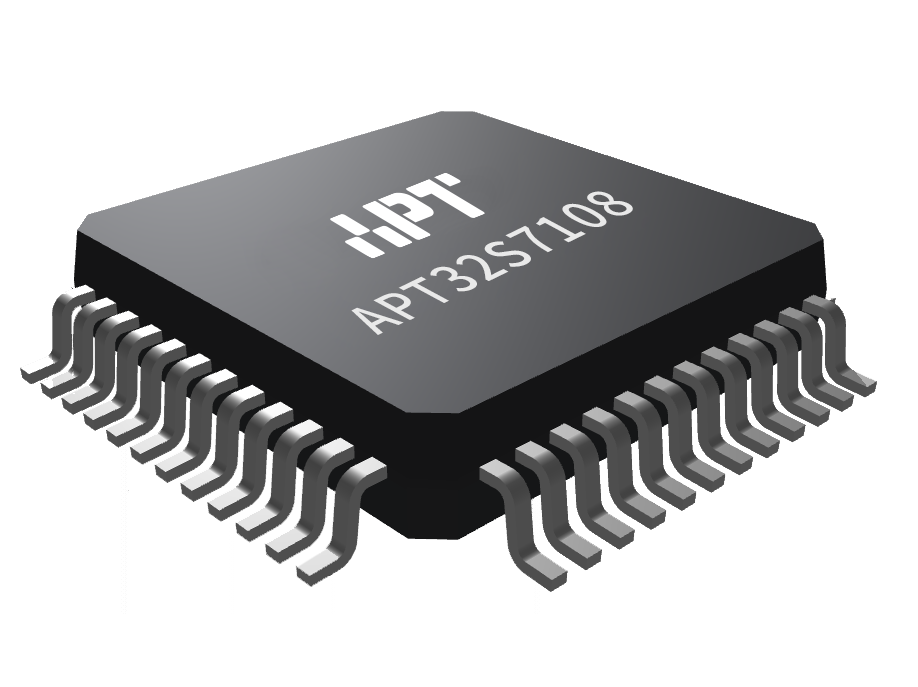

APT32S7108是由愛普特電子推出的基于RISC CPU內核開發的32位高性能單片機系列。
RTC功能
10個大電流驅動管腳
支持3組6路互補帶死區模式的PWM輸出
4通道DMA
支持硬件CRC，獨立除法器
支持8COM*26SEG或4COM*30SEG LCD驅動
2路模擬比較器
最多支持44個GPIO，均外部中斷
支持8*10點陣LED驅動
內部模塊互聯觸發
32路touchkey，硬件觸控觸控，環境自適應，低功耗
易于開發工具、圖形化調試工具、SDK組件
溫控器
智能控制面板
咖啡機
智能門鎖
冰箱
平頭哥玄鐵系列32位CPU核
16個32位通用寄存器
高效的2級執行流水線
32位x32位的硬件整形乘法陣列
多達32個中斷源，優先級可配置
內置時間觸發控制器，
支持片內模塊互聯觸發
獨立硬件除法器
32/64Kbytes內部閃存，支持ISP保護
保護區域大小可配置
支持硬件CRC校驗
2Kbytes的數據閃存
閃存的User Option配置支持修改復位源
8Kbytes的內部SRAM
內含256Bytes 不掉電SRAM
支持96bit UID功能
19路12位ADC輸入通道，支持內外部VREF，
最快1MSPS轉換速度
32路觸摸按鍵
支持2個獨立模擬比較器
1組I2C接口
3組UART接口
1組USART接口
1組SPI接口
1組SIO接口
10個大電流驅動管腳
44個GPIO，所有IO都支持外部中斷
支持8COM*26SEG或4COM*30SEG LCD驅動
支持8*10點陣LED驅動
工作電壓：1.8V~5.5V
工作溫度：-40℃~85℃
外部晶振32.768k~24MHz
外部副振蕩32.768KHz
內部主振131.072K/2.097M/
4.194M/5.556MHz可選
內部高速振蕩器48MHz
內部輔振27KHz
支持低功耗模式
復位源監測和管理，配置的低電壓
復位和低電壓檢測
1個24位內核定時器CORET
1個獨立看門狗定時器IWDT
1個窗口看門狗WWDT
1個16位增強型定時器，支持4路獨立
或3組6路互補PWM輸出，支持死區控制
1個24位2路同步定時器GPTA0，支持PWM
1個16位2路同步定時器GPTA1，支持PWM
2個16位3路同步定時器GPTB0~B1，支持PWM，支持互補帶死區
1個16位計數器COUNTERA
2個16位基本計時TIMER BT
1個16位RTC
1個16位低功耗定時器LPT
| Part NO. | Op.Volt | Temp | Freq | Pin | GPIO | Flash | RAM | Dflash | HWD | DMA | IWDT | WWDT | BT | CNTA | RTC | LPT | EPT | GPTA | GPTB | UART | USART | IIC | SPI | SIO | HSIO | PWM | ADC | CMP | Touch | LED Driver | LCD | Deep Sleep | Shut Down | PACKAGE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| APT32S7108C8T6 | 1.8v~5.5v | -40~85 | 48MHz | 48 | 44 | 64k | 8k+0.25K | 2k | √ | 4ch | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 2 | 2 | 3 | 1 | 1 | 1 | 1 | 10 | 16bit,18ch | 12bitx19ch | 2ch | 32ch | 10comx8seg | 8comx26seg4comx30seg | 10uA | 1.5uA | LQFP48 |
| APT32S7108C6T6 | 1.8v~5.5v | -40~85 | 48MHz | 48 | 44 | 32k | 8k+0.25K | 2k | √ | 4ch | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 2 | 2 | 3 | 1 | 1 | 1 | 1 | 10 | 16bit,18ch | 12bitx19ch | 2ch | 32ch | 10comx8seg | 8comx26seg4comx30seg | 10uA | 1.5uA | LQFP48 |
| APT32S7108C8U6 | 1.8v~5.5v | -40~85 | 48MHz | 48 | 44 | 64k | 8k+0.25K | 2k | √ | 4ch | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 2 | 2 | 3 | 1 | 1 | 1 | 1 | 10 | 16bit,18ch | 12bitx19ch | 2ch | 32ch | 10comx8seg | 8comx26seg4comx30seg | 10uA | 1.5uA | QFN48 |
| APT32S7108C6U6 | 1.8v~5.5v | -40~85 | 48MHz | 48 | 44 | 32k | 8k+0.25K | 2k | √ | 4ch | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 2 | 2 | 3 | 1 | 1 | 1 | 1 | 10 | 16bit,18ch | 12bitx19ch | 2ch | 32ch | 10comx8seg | 8comx26seg4comx30seg | 10uA | 1.5uA | QFN48 |
| APT32S7108S8T6 | 1.8v~5.5v | -40~85 | 48MHz | 44 | 41 | 64k | 8k+0.25K | 2k | √ | 4ch | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 2 | 2 | 3 | 1 | 1 | 1 | 1 | 10 | 16bit,18ch | 12bitx17ch | 2ch | 30ch | 10comx8seg | 8comx25seg4comx29seg | 10uA | 1.5uA | LQFP44 |
| APT32S7108S6T6 | 1.8v~5.5v | -40~85 | 48MHz | 44 | 41 | 32k | 8k+0.25K | 2k | √ | 4ch | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 2 | 2 | 3 | 1 | 1 | 1 | 1 | 10 | 16bit,18ch | 12bitx17ch | 2ch | 30ch | 10comx8seg | 8comx25seg4comx29seg | 10uA | 1.5uA | LQFP44 |
| APT32S7108K8T6 | 1.8v~5.5v | -40~85 | 48MHz | 32 | 29 | 64k | 8k+0.25K | 2k | √ | 4ch | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 2 | 2 | 3 | 1 | 1 | 1 | 1 | 6 | 16bit,18ch | 12bitx12ch | 2ch | 20ch | 6comx8seg | 8comx15seg4comx19seg | 10uA | 1.5uA | LQFP32 |
| APT32S7108K6T6 | 1.8v~5.5v | -40~85 | 48MHz | 32 | 29 | 32k | 8k+0.25K | 2k | √ | 4ch | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 2 | 2 | 3 | 1 | 1 | 1 | 1 | 6 | 16bit,18ch | 12bitx12ch | 2ch | 20ch | 6comx8seg | 8comx15seg4comx19seg | 10uA | 1.5uA | LQFP32 |
| APT32S7108K8U6 | 1.8v~5.5v | -40~85 | 48MHz | 32 | 29 | 64k | 8k+0.25K | 2k | √ | 4ch | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 2 | 2 | 3 | 1 | 1 | 1 | 1 | 6 | 16bit,18ch | 12bitx12ch | 2ch | 20ch | 6comx8seg | 8comx15seg4comx19seg | 10uA | 1.5uA | QFN32 |
| APT32S7108K6U6 | 1.8v~5.5v | -40~85 | 48MHz | 32 | 29 | 32k | 8k+0.25K | 2k | √ | 4ch | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 2 | 2 | 3 | 1 | 1 | 1 | 1 | 6 | 16bit,18ch | 12bitx12ch | 2ch | 20ch | 6comx8seg | 8com15seg4comx19seg | 10uA | 1.5uA | QFN32 |
