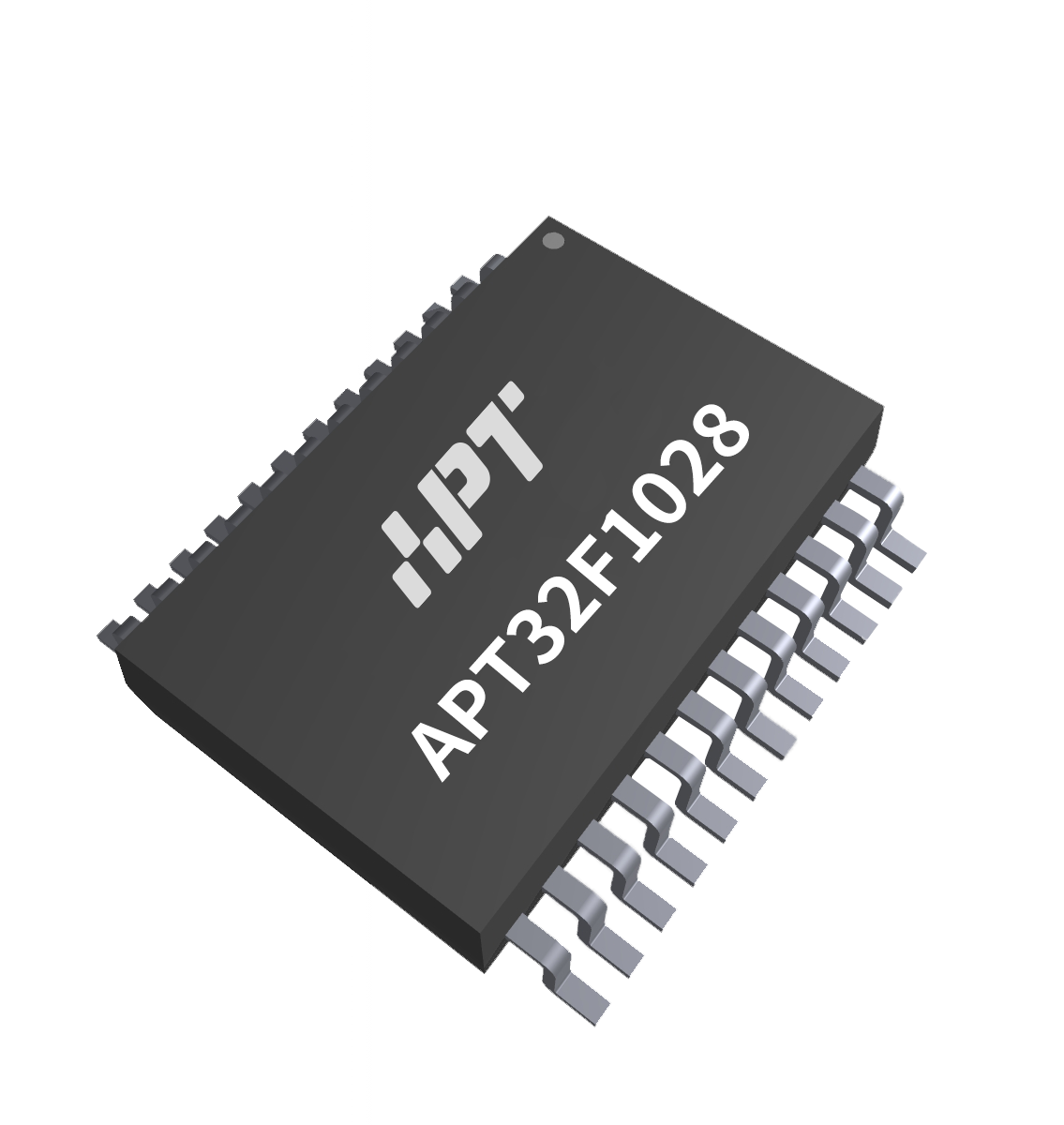

APT32F1028是由愛普特微電子推出的基于RISC CPU內核開發的32位高性能高可靠性單片機。APT32F1028單片機面向的應用為工業控制，觸控家電，消費電子設備，可穿戴設備等應用。
RTC功能
支持硬件CRC
最多17路touch key，硬件觸控，環境自適應，低功耗
4個大電流驅動管腳
支持3組6路互補帶死區模式的PWM輸出
多達22個GPIO，支持TTL電平輸入，均支持外部中斷
內部模塊互聯觸發
FVR模式16路電容式觸摸按鍵，支持動態10V CS
易用的開發工具、圖形化調試工具、SDK組件
32位5周期硬件除法器
料理機
電機驅動
變頻電源
智能暖風機
掃地機器人

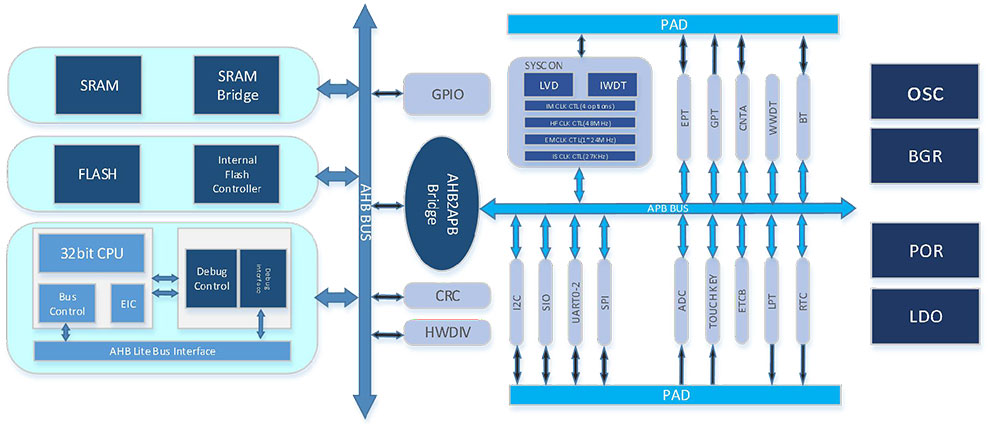

平頭哥玄鐵系列32位CPU核
16個32位通用寄存器
高效的2級執行流水線
32位x32位的硬件整形乘法陣列
32個中斷源，優先級可配置
內置時間觸發控制器，
支持片內模塊互聯觸發
獨立硬件除法器
32/64Kbytes內部閃存，支持ISP保護
保護區域大小可配置
支持硬件CRC校驗
2Kbytes的數據閃存
閃存的User Option配置支持修改復位源
4Kbytes的內部SRAM
支持96bit UID功能
16路12bit ADC輸入通道，支持內外部VREF，
最快1MSPS轉換速度
17路觸摸按鍵
1組I2C接口
3組UART接口
1組SPI接口
1組SIO接口
4個大電流驅動管腳
22個GPIO，所有IO都支持外部中斷
通訊口支持TTL電平輸入
工作電壓：1.8V~5.5V
工作溫度：-40℃~85℃
外部晶振400k~24MHz/32.768KHz
內部主振131.072K/2.097M/
4.194M/5.556MHz可選
內部高速振蕩器24M/48MHz
內部輔振27KHz
支持低功耗模式
復位源監測和管理，可配置的
低電壓復位和低電壓檢測
1個16位定時器EPT，支持4路獨立或3組互補輸出，支持死區
1個16位定時器GPT，支持2路PWM
1個獨立看門狗定時器
1個16位計數器COUNTERA，
支持載波頻率發生器
1個系統定時器
1個8位WWDT
1個16位RTC
1個16位基本計時TIMER BT
1個16位低功耗定時器LPT
| Part NO. | Op.Volt | Temp | Freq | Pin | GPIO | HSIO | Flash | RAM | Dflash | HWD | IWDT | WWDT | BT | CNTA | RTC | LPT | EPT | GPT | UART | IIC | SPI | SIO | TTL | PWM | ADC | Touch | Deep Sleep | PACKAGE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| APT32F1028H8S6 | 1.8v~5.5v | -40~85 | 48MHz | 24 | 22 | 4 | 64k | 4k | 2k | √ | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | √ | 16bitx12ch | 12bitx16ch | 17ch | 5uA | SSOP24 |
| APT32F1028H6S6 | 1.8v~5.5v | -40~85 | 48MHz | 24 | 22 | 4 | 32k | 4k | 2k | √ | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | √ | 16bitx12ch | 12bitx16ch | 17ch | 5uA | SSOP24 |
| APT32F1028H8M6 | 1.8v~5.5v | -40~85 | 48MHz | 24 | 22 | 4 | 64k | 4k | 2k | √ | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | √ | 16bitx12ch | 12bitx16ch | 17ch | 5uA | SOP24 |
| APT32F1028H6M6 | 1.8v~5.5v | -40~85 | 48MHz | 24 | 22 | 4 | 32k | 4k | 2k | √ | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | √ | 16bitx12ch | 12bitx16ch | 17ch | 5uA | SOP24 |
| APT32F1028F8M6 | 1.8v~5.5v | -40~85 | 48MHz | 20 | 18 | 4 | 64k | 4k | 2k | √ | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | √ | 16bitx12ch | 12bitx16ch | 15ch | 5uA | SOP20 |
| APT32F1028F6M6 | 1.8v~5.5v | -40~85 | 48MHz | 20 | 18 | 4 | 32k | 4k | 2k | √ | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | √ | 16bitx12ch | 12bitx16ch | 15ch | 5uA | SOP20 |
| APT32F1028F8U6 | 1.8v~5.5v | -40~85 | 48MHz | 20 | 18 | 4 | 64k | 4k | 2k | √ | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | √ | 16bitx12ch | 12bitx16ch | 15ch | 5uA | QFN20 |
| APT32F1028F6U6 | 1.8v~5.5v | -40~85 | 48MHz | 20 | 18 | 4 | 32k | 4k | 2k | √ | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | √ | 16bitx12ch | 12bitx16ch | 15ch | 5uA | QFN20 |
| APT32F1028E8M6 | 1.8v~5.5v | -40~85 | 48MHz | 16 | 14 | 4 | 64k | 4k | 2k | √ | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | √ | 16bitx12ch | 12bitx12ch | 11ch | 5uA | SOP16 |
| APT32F1028E6M6 | 1.8v~5.5v | -40~85 | 48MHz | 16 | 14 | 4 | 32k | 4k | 2k | √ | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | √ | 16bitx12ch | 12bitx12ch | 11ch | 5uA | SOP16 |
